Tratamiento De Envejecimiento De La Aleación De Aluminio-alusolarmount.com

Tratamiento de envejecimiento de la aleación de aluminio

February 23 , 2021

Tras el temple, la resistencia y la dureza de la aleación de aluminio son menores y su plasticidad es muy buena; sin embargo, tras unos días de almacenamiento, la resistencia y la dureza aumentan significativamente, mientras que la plasticidad disminuye considerablemente. El fenómeno de la mejora significativa de las propiedades mecánicas de las aleaciones de aluminio con el tiempo tras el temple se denomina endurecimiento por envejecimiento.

El aluminio no presenta transformación alotrópica, ni transformación eutectoide cerca del extremo del aluminio, solo la curva de solubilidad sólida con la temperatura. Cuando la aleación de aluminio se trata en solución, la solución sólida α sobresaturada a alta temperatura se mantiene intacta a temperatura ambiente. Sin embargo, esta solución sólida sobresaturada se encuentra en un estado desequilibrado a temperatura ambiente y tiende a estabilizarse debido a la desolventización y la precipitación de las fases de refuerzo. Con el tiempo, la fase de refuerzo se disuelve gradualmente para aumentar la resistencia y la dureza de la aleación, lo que se conoce como endurecimiento por envejecimiento. Existen dos métodos de envejecimiento: natural y artificial.

La temperatura de envejecimiento tiene una gran influencia en la velocidad de envejecimiento. Cuanto mayor sea la temperatura, mayor será la velocidad de envejecimiento, pero cuanto mayor sea la temperatura, menor será la resistencia máxima obtenida. Cuando la temperatura de envejecimiento supera los 150 °C, una vez que el endurecimiento alcanza su valor máximo, el efecto disminuirá si el envejecimiento continúa y la aleación comienza a ablandarse. Cuanto mayor sea la temperatura, más temprano y más rápido será el ablandamiento. Cuando la temperatura de envejecimiento desciende por debajo de la temperatura ambiente, la velocidad de envejecimiento es muy lenta. A -50 °C, las propiedades de la solución sólida templada no cambiarán significativamente incluso después de un largo período de envejecimiento. De acuerdo con este fenómeno, el envejecimiento puede suprimirse bajando la temperatura.

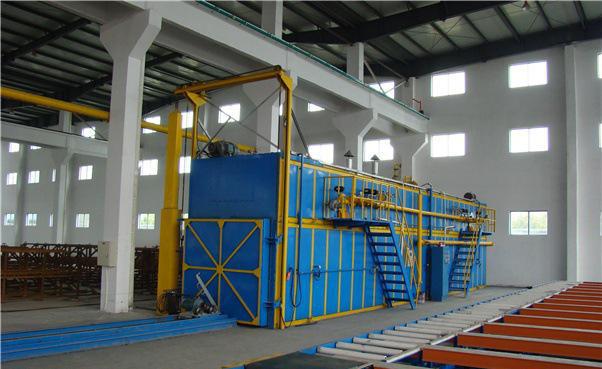

Entre las diversas aleaciones endurecibles por envejecimiento, las de duraluminio suelen someterse a un envejecimiento natural durante al menos cuatro días. La aleación de aluminio forjado se suele envejecer artificialmente, con una temperatura de envejecimiento de 150 a 180 °C y un tiempo de 6 a 10 h. El superduraluminio suele someterse a un envejecimiento artificial, con una temperatura de 120 a 140 °C y un tiempo de 16 a 24 h. Las piezas que deban envejecerse artificialmente tras el temple deben envejecerse a tiempo, con un intervalo no superior a cuatro h.

La aleación de aluminio envejecida también genera tensiones durante el proceso de corte. Para piezas con requisitos de alta precisión, también se requiere un recocido de alivio de tensiones. La temperatura de recocido de alivio de tensiones de la aleación de aluminio después del envejecimiento artificial debe ser de 20 a 40 °C inferior a la temperatura de envejecimiento después del temple, y el tiempo de recocido debe ser de 2 a 4 horas. Para el duraluminio después del envejecimiento natural, la temperatura de recocido de alivio de tensiones debe ser de 80 a 100 °C y el tiempo de recocido debe ser de 2 horas.

Al realizar un tratamiento de solución sólida antes del envejecimiento, la temperatura de calentamiento debe controlarse estrictamente para que los átomos de soluto se disuelvan en la solución sólida al máximo sin provocar la fusión de la aleación. En muchos tratamientos de solución de aleaciones de aluminio, la desviación admisible de la temperatura de calentamiento es de tan solo unos 5 °C. Para el envejecimiento artificial, la temperatura de calentamiento y el tiempo de mantenimiento deben controlarse estrictamente para obtener un efecto de refuerzo óptimo. En la producción, a veces se utiliza el envejecimiento por etapas, es decir, se mantiene a temperatura ambiente o a una temperatura ligeramente superior durante un tiempo, y luego a una temperatura superior durante un tiempo. Esto a veces permite obtener mejores resultados.

Nuevo blog

Etiquetas

Perfil de aluminio Perfiles de Aluminio de Arquitectura Aplicación de perfiles de aluminio

Productos populares

Valla de malla de acero expandido con forma de diamante

La malla de acero expandido en forma de diamante está hecha de placa de acero con bajo contenido de carbono de alta calidad mediante perforación y estiramiento para formar una pantalla de malla de acero expandido. Colores disponibles:

Soportes solares de aluminio para cimentaciones de hormigón

Los soportes de tierra para paneles solares se preensamblan en fábrica para ahorrarle tiempo y costos de instalación.

Sistema de montaje de cochera solar de aluminio

1. Modelo N.°: AL-20201110-01 2. Nombre del producto: Sistema de montaje para cochera solar 3. Material: aluminio y acero inoxidable. 4. Velocidad máxima del viento: 60 m/s 5. Carga de nieve: hasta 1,4 kN/m² 6. Ángulo de instalación: 10°～60° 7. Anticorrosivo: anodizado 8. Cantidad mínima de pedido: 10000 vatios 9. Método de pago: transferencia bancaria, PayPal, Western Union 10. Plazo de entrega: 10-15 días después del pago.

Sistemas de montaje de paneles solares en tierra para terrenos agrícolas

Fácil de instalar y sin cortes ni soldaduras.Se necesitan en el sitio de instalación,ahorrándole tiempo y costes

Gancho de techo de acero inoxidable

1. Nombre del producto: Montaje de techo para paneles solares 2. Material: acero inoxidable 304 3. Placa: L140*W33*T4mm 4. Peso: 0,56 kg 5. Superficie: Arenada 6. Tipo: Ajustable 7. Componentes: Gancho+Perno+Tuerca 8. Cantidad mínima de pedido: 1000 piezas 9. Método de pago: transferencia bancaria, PayPal, Western Union 10. Plazo de entrega: 10-15 días después del pago.

Pilote de tornillo de hoja helicoidal de cimentación galvanizado por inmersión en caliente

1. Modelo N.°: AL-20201110-07 2. Nombre del producto: Pilote de tornillo de hoja helicoidal de base galvanizada por inmersión en caliente 3.Material: acero Q235B, Q195 4. Tratamiento de superficie: galvanizado por inmersión en caliente 5. Aplicación: Sistema de montaje solar, cerca, casa de madera. 6. Certificados: ISO9001, ISO1461-1999 7. Capacidad de producción: 1.000.000 piezas por mes 8. Plazo de entrega: 10-15 días. 9. Cantidad mínima de pedido: 100 piezas

Estructura de cochera con montaje de paneles solares

1. Modelo n.°: AL-20201111-01 2. Nombre del producto: Estructura de montaje para cochera 3. Material: aluminio y acero inoxidable. 4. Velocidad máxima del viento: 60 m/s 5. Carga de nieve: hasta 1,4 kN/m² 6. Ángulo de instalación: 10°～60° 7. Anticorrosivo: anodizado 8. Cantidad mínima de pedido: 10000 vatios 9. Método de pago: transferencia bancaria, PayPal, Western Union 10. Plazo de entrega: 10-15 días después del pago.

Soportes de techo para paneles solares con inclinación ajustable

El ángulo de inclinación esAjustable para optimizar la salida de energía solar.

Blog

El papel de los pallets de aluminio en la revolución tecnológica de la industria logística

Tratamiento de superficies en aleación de aluminio

Categorías

Nuevo blog

Etiquetas

Contáctenos

Síganos

Etiquetas calientes
